產品描述
線繞濾芯是一種深層過濾芯，用于低粘度、低雜質含量的液體過濾。線繞濾芯是采用丙綸紗線或脫脂棉線或玻纖紗線按照特定密度精密的纏繞在多孔骨架上制成，具有外疏內密的蜂窩狀結構，能有效的去除流體中的懸浮物、微粒、鐵銹等雜質，具有十分優良的過濾性能。
產品特點
廣泛的過濾材料和中心桿材料選擇確保優越性能
梯度孔結構有效去除不同大小顆粒
使用壽命長且節約運行成本
廣泛的化學耐受性
高納污能力
典型應用
生物制藥高純水 / 注射用水預處理
RO 預處理
石油化工 / 電廠過濾
工業用油的過濾
微電子超純水過濾
精細化學酸堿或有機溶液的過濾
產品保證
工作特性
|
材料結構 |
過濾層 |
聚丙烯（PP）/ 脫脂棉 / 玻纖 |
|
接頭 / 端蓋 |
聚丙烯（PP） |
|
|
中心桿 |
聚丙烯 /304 不銹鋼 /316 不銹鋼 |
|
|
接口類型 |
DOE / 222-Flat / 222-Fin/ 226-Fin / 226-Flat |
|
|
密封圈 |
硅膠 / 氟橡膠 / 丁腈橡膠 / 三元乙丙橡膠 |
|
|
外徑 |
63 / 114 mm |
|
|
尺寸規格 |
內徑 |
28 / 30 mm |
|
精度 |
0.5μm/1μm/5μm/10μm/20μm/30μm |
|
|
長度 |
10″/20″/ 30″/ 40″/ 50″/ 60″/ 70″ |
|
|
工作溫度 |
PP<82℃； 脫脂棉 / 玻纖 <120℃； |
|
|
操作條 |
正向最大耐壓 |
4.2 bar @ 20℃ |
|
推薦更換壓差 |
2.4 bar @ 20℃ |
|
|
pH |
1-13 |

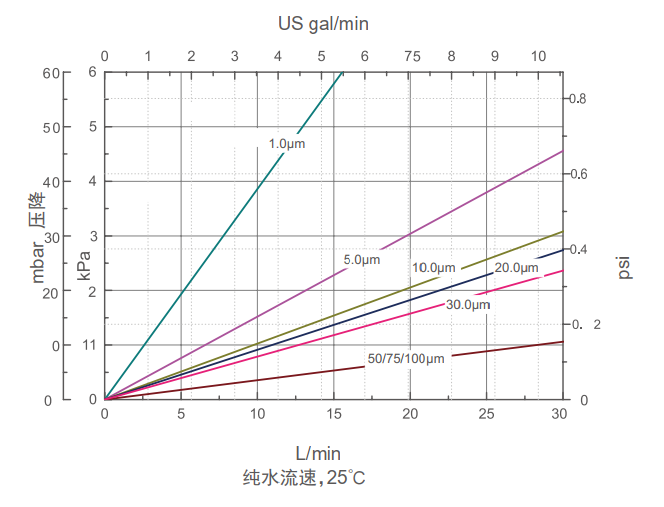

純水流速
成型特點
采用特殊材質的粗紗交叉纏繞到骨架上，形成上千個菱形孔作為過濾層，紗線以一定的參數纏繞，濾芯內部形成由表到里、由大變小的菱形彎曲通道。濾芯最內層菱形孔的大小決定了其精度的高低。菱形孔越大，濾芯精度越低；菱形孔越小，濾芯精度越高。
過濾原理
繞濾芯原理圖.png)
(1) 纖維對顆粒物的攔截作用。液體從濾芯外層通過窄長且彎曲的通道進入濾芯內層，小的顆粒物會被通道壁上的纖維絨毛攔截
(2) 顆粒的沉降作用。液體通過濾芯中粗紗通道時，顆粒物來回撞擊粗紗主干或纖維絨毛，由于重力作用而沉降在粗紗通道內
過濾特點
不同精度的線繞濾芯其截面都有固定的通道數目，過濾精度確定后，在濾芯長度方向的通道數會隨著濾芯長度不同相應增減。
濾芯的通道總數= 截面通道數目 × 縱向通道數 × 2
線繞濾芯精度越高，其截面通道數目與縱向通道數也就越多，則濾芯的通道總數越多。所以，線繞濾芯過濾精度增加，其過濾小顆粒的能力提升，但過濾通道也相應較多，保證了濾芯過濾過程中，在較低的壓差下提升了濾芯的過濾精度。
材質用途
|
材質 |
中心桿 |
用途 |
|
脫脂棉 |
不銹鋼 |
用于水、有機溶劑、油、堿性溶液、飲料、醫藥等，工作溫度<120℃ |
|
丙綸 |
聚丙烯/不銹鋼 |
用于水、酸堿類化學溶液等廢有機溶 劑，工作溫度<60℃/90℃ |
|
玻纖 |
不銹鋼 |
除氫氟酸、水蒸氣外，具有廣泛的化 學兼容性，工作溫度<300℃ |
原料物性指標
|
物性 |
測試方法 |
|
含油率/(%) |
采用105-120℃對單位克重紗線加熱30min，收集紗線上脫落的油分量含油率=油分量/紗線總重*100% |
|
卷曲數/(個/inch) |
數取一定長度紗線上的彎曲數，將紗線正常伸長條件下，量取紗線長度卷曲數=彎曲數*25.4/紗線長度 |
|
強度/(N) |
將紗線以一定長度固定在上下夾口，下夾口根據設定速度勻速下降，直到將紗線拉斷后，讀取顯示儀數值 |
|
卷曲數/(個/inch) |
將紗線以一定長度固定在捻度兩個夾口，一側固定，另一端進行回轉，當紗線被完全退捻后，讀取回轉次數 捻度=回轉數/長度*10 |
濾芯選擇
根據處理水水質及應用要求選擇適合濾芯，可以從以下方面進行參考：
(1)進水壓力(濾芯最高耐壓:≤0.5Mpa，最大壓降: ≤0.2Mpa)
(2)進水溫度(丙綸線，聚丙烯骨架≤ 60℃；不銹鋼骨架≤80℃。脫脂棉線，不銹鋼骨架≤120℃。玻纖，不銹鋼骨架≤ 300℃)
(3)進水濃度(線繞濾芯納污量50g/10inch，衡量應用價值)
(4)進水PH值(丙綸線適用PH值為2-13，棉線適用PH值為 5-13)
(5)回收率(線繞濾芯屬于深層過濾，過濾精度相對于膜濾較 低，適宜水質要求高的條件預過濾）
訂購信息
|
CRMPP |
材質 |
材質 |
孔徑 |
中心桿 |
接頭 |
密封材質 |
|
PP = 聚丙烯 |
010=10” |
005 = 0.5μm |
P = PP 骨架 |
空白 = DOE |
空白 = 無密封圈 |
