產品描述
純PP材質、結構緊湊和拋棄式的特點使其具備低成本、方便更換的優點。內部可裝載卷繞或折疊濾芯，可依據過濾場景進行選擇。多接口的選擇及囊式的便捷更換設計，廣泛應用于各行業的低流量點位，如半導體CMP工藝，MLCC漿料過濾，墨水等行業。
產品特點
- 純PP材質，降低成本
- 熱熔焊接，無密封圈
- 拋棄式設計，方便更換并減少slurry暴露
- 可選長度和直徑，滿足不同安裝需求
- 可用深層或膜折疊濾材，滿足多種應用需求
- 低壓損和優秀的顆粒去除效率
典型應用
- MLCC漿料過濾
工作特性
|
材 料 |
過濾層/支撐層 |
聚丙烯 |
|
外殼/中心桿/端蓋 |
聚丙烯 |
|
|
精度 |
深層形式：0.1μm, 0.2μm, 0.3μm, 0.5μm, 0.7μm, 1.0μm, 3.0μm |
|
|
接口形式 |
進出口 |
3/8" Flaretek1， 1/4" Flaretek1， 1/4" NPT |
|
排氣/排液口 |
1/4" Flaretek1， 1/8" NPT |
|
|
尺寸規格 |
外徑 |
70mm |
|
濾芯直徑 |
56mm |
|
|
長度 |
2.5inch，5inch |
|
|
最大使用條件 |
最大使用壓力 |
0.5 MPa (73 psi) @ 25 ?C (77 ?F) |
|
最大正向壓差 |
0.5 MPa (75 psi) @ 25 ?C (77 ?F) 0.19 MPa (27 psi) @ 82?C (179 ?F) |
|
|
最高使用溫度 |
80 ?C (176?F) |
|
1 Flaretek是Entegris公司的商標。
產品尺寸

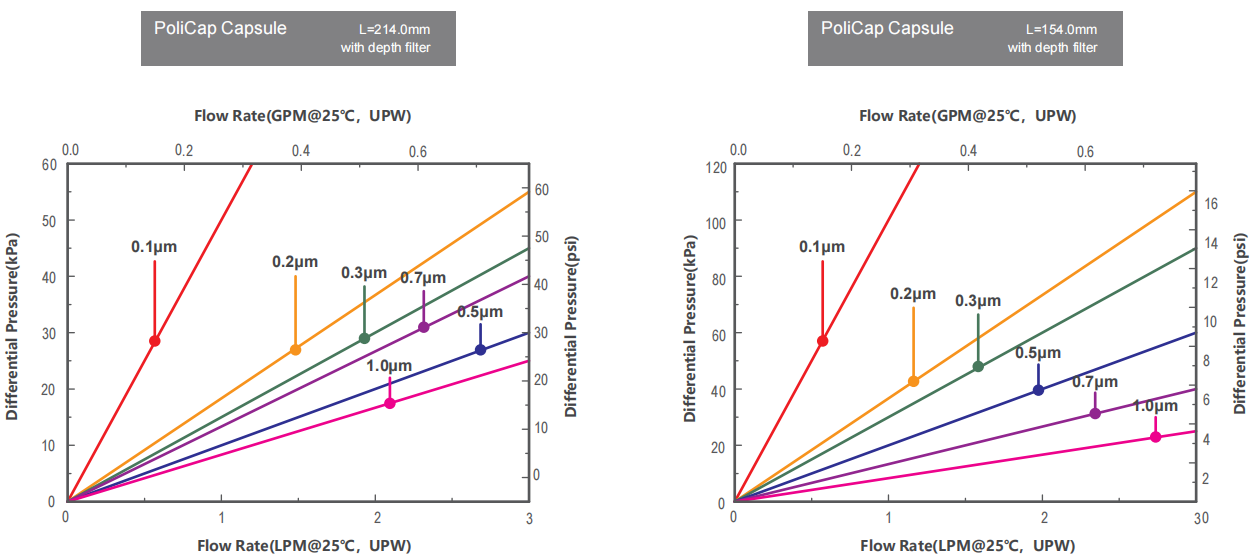

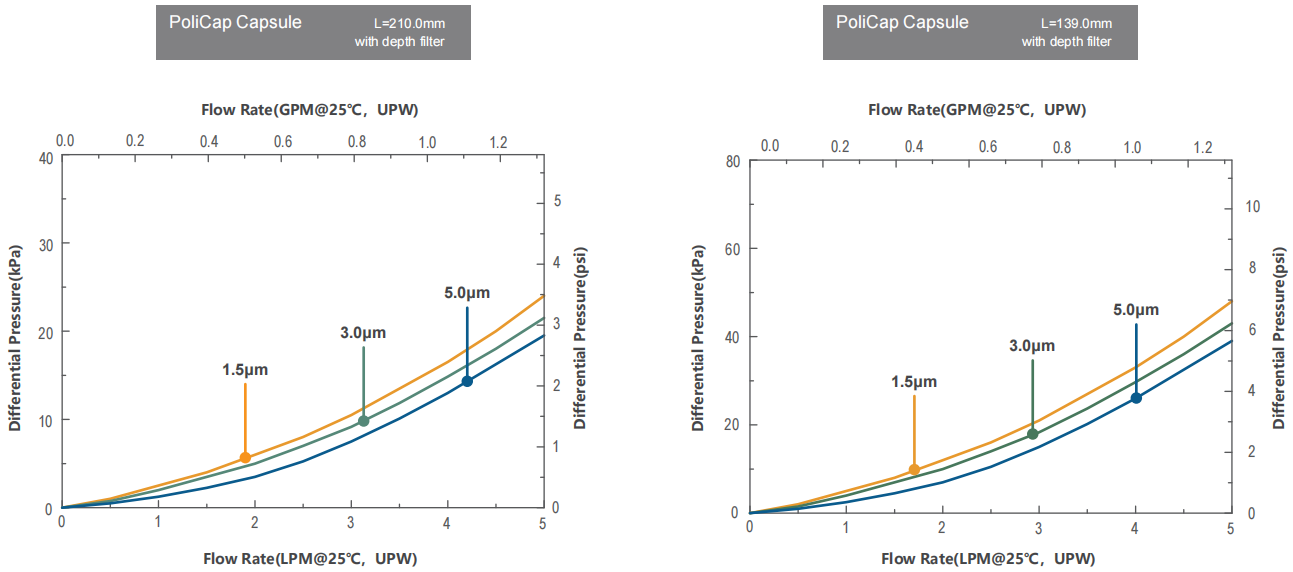

流量-壓差曲線
訂購信息
|
PCN |
濾芯類型 |
精度 |
直徑 |
接頭 |
長度 |
潔凈度 |
包裝 |
|
P (折疊濾芯) D (深層濾芯) |
001 (0.1μm) 002 (0.2μm) 003 (0.3μm) 005 (0.5μm) 007 (0.7μm) 010 (1.0μm) |
L(直徑=56mm) S(直徑=69mm) |
F32 (I/O: 3/8”Flaretek ; V/D: 1/4” Flaretek) F2N1 (I/O: 1/4”Flaretek ; V/D: 1/8” NPT) N21 (I/O: 1/4” NPT; V/D: 1/8” NPT) |
25 (2.5”) 05 (5”) |
E (電子級) |
D (干包裝) W (超純水預潤濕包裝) |
